Как подключить светодиодную ленту с усилителем

Как подключить светодиодную ленту с усилителем
21.05.2014
Рассмотрим применение усилителей для светодиодной ленты на примере моделей торговой марки Ecola.

RGB усилители предназначены для использования совместно с RGB контроллерами.

Напомним, что RGB контроллеры Ecola бывают инфракрасные (с обычным и с большим пультом) и радиочастотные. Контроллер характеризуется максимальной допустимой мощностью подключаемой ленты, например 144 Вт.
Соответственно, нередко возникает вопрос, как подключить многоцветную ленту большей мощности к контроллеру?

Применение усилителей позволяет увеличивать суммарную мощность подключенных к контроллеру RGB лент.
Использование в одной системе нескольких усилителей дает возможность практически неограниченно наращивать мощность ленты, управляемой одним контроллером.

Электропитание усилителей осуществляется постоянным током 12V или 24V.
Питание на усилители можно подавать как от блока питания Ecola (25-400W) через винтовые клеммы, так и от адаптера Ecola (12-72W) через стандартный штырьковый разъем.

Усилители Ecola представлены двумя моделями:

amps.jpgAMP12AESB
Ecola LED strip RGB Amplifier 12A 144W 12V (288W 24V) усилитель для RGB ленты

AMP216ESB
Ecola LED strip RGB Amplifier 18А 216W 12V (432W 24V) усилитель для RGB ленты

Указанные два усилителя отличаются мощностью и силой тока. Внешне они очень похожи.


На изображениях ниже представлены различные схемы подключения:

Вариант 1: Разные блоки питания для контроллера и усилителя, сигнал подается на усилитель с конца первой ленты.
Пример -  вы ведете ленту вдоль одной линии по забору, и первый блок питания уже далеко, и контроллер уже далеко.

Вариант 2: Контроллер и усилитель питаются от одного блока питания, сигнал подается на усилитель с контроллера.
Пример - вы ленту кругами кладете вокруг комнаты снова и снова, блок питания рядом, он достаточо мощный, и контроллер тоже рядом.

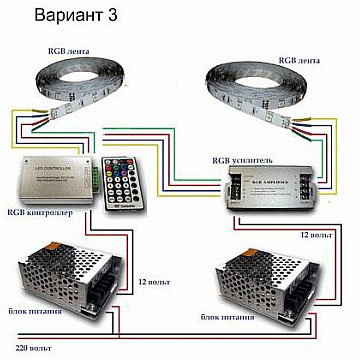

Вариант 3: Разные блоки питания для контроллера и усилителя, сигнал подается на усилитель с контроллера.

Возможны и другие варианты подключения.
// //// // // // //
